CAD快速看图如何分图?CAD快速看图是一款快速查看CAD图纸的工具,是目前最小、最快的CAD看图软件,全面支持各个版本DWG图纸直接查看,还能够支持打开天正建筑、天正给排水、天正暖通、天正电气在内的绝大多数CAD软件图纸,同时它还具有对CAD图纸进行查看、标记、测距、照相和录音等功能。下面Win10下载之家官网小编给大家分享的是CAD快速看图分图技巧,有需要的小伙伴一起来看看吧。

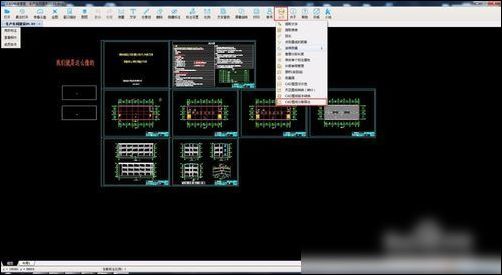

我们先用CAD快速看图打开图纸,点击VIP按钮选择“CAD图纸分割导出”功能,也可以右键点击图纸,出现右键菜单,选择功能。

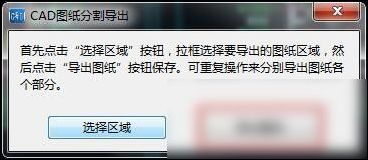

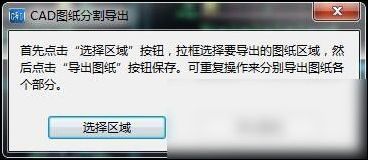

这时候我们选择后,弹出对话框,点击“选择区域”。

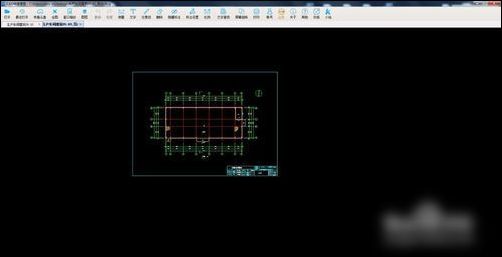

在使用鼠标左键框选需要分图的范围。然后点击“导出图纸”。

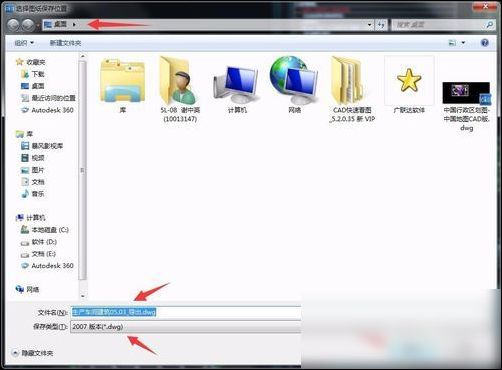

此时弹出对话框,我们可以选择分图后保存的位置、名字、图纸版本,点击保存按钮。点击后,提示我们保存成功。
此时可以在保存的位置找到分出来的图纸。
最后一步我们打开图纸后,可以看到已经把需要的部分导出来了,很简单吧。
关于CAD快速看图分图技巧就给大家介绍完了,希望能对大家有所帮助。了解更多教程请继续关注Win10下载之家官网哦……
