CAD快速看图定义坐标系的技巧

时间:2021-11-05 来源:下载之家 访问:

CAD快速看图v5.14.1.75安装版

CAD快速看图v5.14.1.75安装版

大小:23.70 MB类别:国产软件

更新:2021-06-17下载:4392

CAD快速看图如何定义坐标系?cad快速看图电脑版是目前最小、最快的CAD看图软件,全面支持各个版本DWG图纸直接查看。打开速度快,浏览流畅,无需安装任何字体,完全解决中文乱码问题,完美显示钢筋符号。对图纸进行无损批注、同步移动端图纸。下面Win10下载之家官网小编给大家分享的是CAD快速看图定义坐标系的技巧,希望大家会喜欢。

CAD快速看图定义坐标系的技巧:

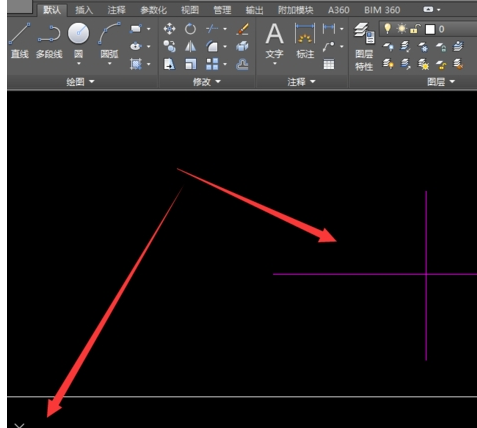

首先我们CAD默认的坐标系是在我们绘制界面的左下角,现在我们想要自定义这个坐标系,我们就以图中的十字架交点作为原点建立坐标系, 我们来看看下图。

CAD快速看图定义坐标系的技巧

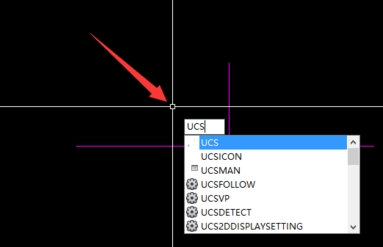

接着我们在命令行中输入【ucs】即为用户坐标系,

CAD快速看图定义坐标系的技巧

这时我们就指定我们的坐标原点,开启捕捉,指定十字架的交点为我们的原点。

CAD快速看图定义坐标系的技巧

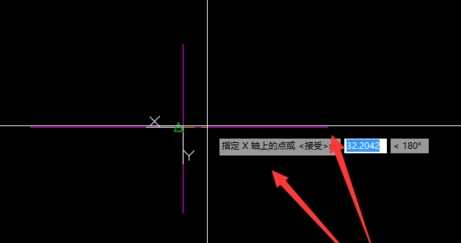

然后我们指定X轴,自定义是自家的一条边,

CAD快速看图定义坐标系的技巧

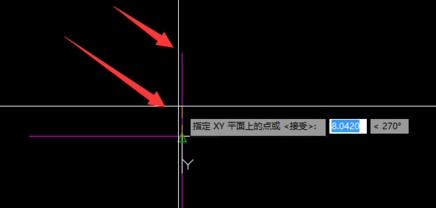

接下来指定Y轴,指定十字架的另一条垂直的边。

CAD快速看图定义坐标系的技巧

最后我们点击回车,我们的XY坐标轴就被我们重新定义了。

以上就是关于CAD快速看图定义坐标系的具体操作方法了,有需要的小伙伴可以参照上面的方法来操作。了解更多教程请继续关注Win10下载之家官网哦……
