CAD快速看图v5.14.1.75安装版

次下载
CAD快速看图v5.14.1.75安装版

软件大小:23.70 MB软件语言:简体中文授权方式:免费软件

更新时间:2021-06-17运行环境:Win10

  • 软件介绍
  • 下载地址
  • 同类推荐
  • 相关文章

CAD快速看图软件是一款超级小巧的CAD看图软件。autocad是目前工作中最常用的软件,其出色的设计,简单灵活的操作,能够为用户设计出创意十足的产品。但由于软件版本太多,所生成的的文件在每一台电脑上又不能通用,所以小编在这里推荐用户使用cad快速看图软件。该软件是广联达发布的目前最快速的直接查看dwg图纸的工具,能够完美运行在电脑上,为用户提供直观的查看、标记等功能,是目前Windows平台下最理想的CAD看图工具。

CAD快速看图v5.14.1.75安装版

CAD快速看图安装版特色

1、极速—闪电启动速度,打开CAD图纸快人一步

2、全面—完整显示布局、图案填充、自动匹配所有字体乱码,无处可寻

3、高端—业内支持天正建筑、天正给排水、天正暖通、天正电气的CAD看图产品

4、科技—内置WiFi直连电脑、云盘功能、轻松传图

5、服务—专业团队为您提供即时CAD看图服务,让您无后顾之忧

6、功能—易用的“所见即所得”的打印方式,自由设置打印范围

CAD快速看图安装版功能

一、工具栏功能介绍

用CAD快速看图打开一张图纸后,会激活所有工具栏的功能,如下:

CAD快速看图v5.14.1.75安装版

打开:可以打开一张dwg或dxf格式的图纸。

最近打开:保留20张最近打开过的图纸,方便在此打开。

快看云盘:打开快看云盘,可以创建项目、上传图纸。可以在不同电脑、手机之间同步图纸和标注,也可以向同事同步图纸和标注。方便协同工作。更多介绍参考:快看云盘是什么?怎么用?新建项目、文件夹、上传图纸?

窗口--全图:可以自动转到图纸显示区域,找不到图纸显示区域时可以点击。

窗口--缩放:可以框选需要放大显示的区域。

图层管理:打开图层列表,可以关闭或开启图层,可以显示指定的图层,可以关闭指定的图层。重新打开图纸时,会充值图层状态。

撤销、回复:回到上一次操作状态、回到下一次操作状态。

测量:打开测量菜单,方便使用各种测量功能。

图形识别:在图纸中识别一类型形状大小相同的构件,俗称数个数。

文字:点击后,写文字,再放置文字位置。可以写单行文字和多行文字。

画直线:点击后,可以在图纸上画直线。画的直线可以测量长度,画的直线如果围成闭合图形,也可以测量面积。画的直线可以和图纸原线条相交并产生交点,交点可以在以后的测量中捕捉。

任意线:点击后,可以在图纸上任意位置,标注任意形状的标注。

删除:可以选择删除单个标注或全部标注(不能删除图纸原有的任何元素)。

隐藏标注:点击隐藏图纸上所有做的标注,再次点击显示所有标注。

标注设置:可以设置标注的颜色、大小。对以后做的标注产生影响。

比例:点击后,选择图纸上已知长度的线段来设定测量比例。一般用在布局测量和大样图测量中。当前测量比例会显示在图纸下方的状态栏。

文字查找:可以查找图纸中的文字、数字、字母,并显示出数量和位置。包含全图查找、局部查找、模糊查找、精确查找、查找结果导出excel。

屏幕旋转:可以调整图纸显示的方向和角度。

打印:可以打印图纸。纯黑打印、框选打印、打印设置。

账号:显示登录的账号及VIP状态。进入个人中心、申请离线VIP等。

会员:使用所有VIP功能(后续会详细介绍)。

关于:查看软件版本、提交产品意见、购买VIP等。

帮助:提供软件功能的使用帮助、技巧、注意事项等。

风格:选择工具栏显示的样式。可以隐藏或显示工具栏的文字。

小站:点击打开“快看小站“网页。方便寻找相关资讯、资料。

二、VIP功能介绍

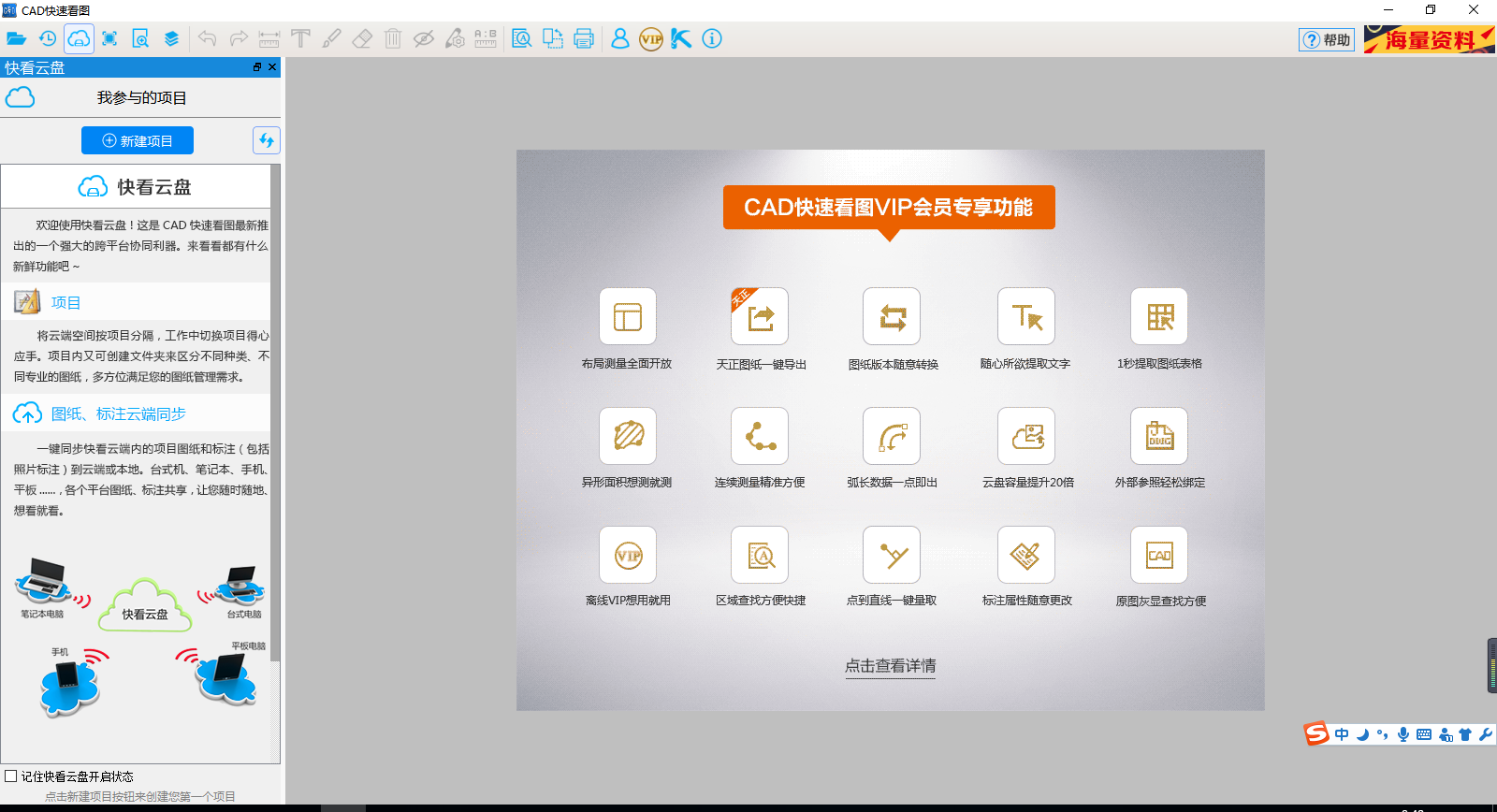

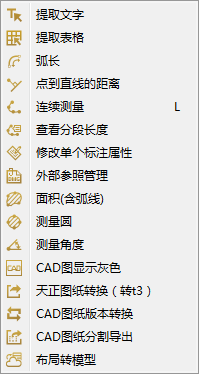

登录账号,并购买VIP后,打开一张图纸,会激活所有功能,点击VIP按钮,可以看到所有的VIP功能列表。如下:

CAD快速看图v5.14.1.75安装版

提取文字:框选提取图纸上的文字、数字、字母等。鼠标左键框选完整的一句话或一段话。一次提取有字数上限,如果内容较多,可以多次提取。布局中的内容如果提取不到,可以去模型中提取。 注:一些文字看上去是文字,但是属1生是多段线的,是无法提取的。

提取表格:框选提取图纸上的表格,并自动导入excel。鼠标左键框选完整的表格外边线来提取表格。布局中的表格如果提取不到,可以去模型中提取,测量结果也可以导出到excel中。 注:一些表格中的文字属性是多段线的,是无法提取的。

弧长:鼠标左键点击弧线来测量其长度。如果是弧线,鼠标放存卜劝会显示为白色小方块,如果是多段线,鼠标不会显示为白色小方块。

点到直线的距离:鼠标左键选择一个点,再选择一条线,可以测量该点到直线的垂直距离。

连续测量(L):鼠标左键选取直线或者弧线来连续测量其长度,鼠标右键结束测量,再点鼠标左键放置测量结果的位置。注:遇到直线点击直线的端点,遇到弧线点击弧线本身。

修改单个标注属性:点击后,选择已经做好的标注,可以设置其颜色、文字大小等。

查看分段长度:点击之后,鼠标左键选取一个连续测量的标注结果,可以看到此连续测量的分段长度。

外部参照管理:查看该图纸的外部参照,并且可以绑定参照图纸并另存,也可以更改参照的路径。

面积(含弧线):鼠标左键选取直线或者弧线,完成一个闭合图形来测量其面积,再次点击鼠标左键放置测量结果的位置。

测量圆:可以测量圆形的面积、周长、半径。鼠标左键选择圆形,再次点击左键放置测量结果的位置。

CAD图显示灰色:点击之后,当前图纸会灰色显示,标注会高亮显示,方便寻找、查看标注位置。

天正图纸转换(转t3):点击后,将当前图纸转成t3格式,并另存(图纸后缀会有“转”字),方便导入其他算量软件中使用。注:如果转t3后导入算量软件显示不全,说明并不是因为天正图纸的原因导致的,请联系相关算量软件的工作人员寻找帮助。如果图纸有外部参照,请先绑定参照并另存后,打开新图纸再转t3。

CAD图纸版本转换:可以将当前图纸转换版本。目前可以转换的版本有:2004/200712010/2013版。

CAD图纸分割导出:可以将当前图纸进行分图。左键框选需要分图的部位,另存即可。注:有外部参照的图纸,请先绑定参照并另存后,打开新图纸进行分图。

布局转模型:可以将布局中的图形转到模型中,方便进行提取文字、提取表格、文字搜索、导入算量软件。布局转出的图形都有比例问题,在测量之前请进行比例调整。

三、右键菜单功能

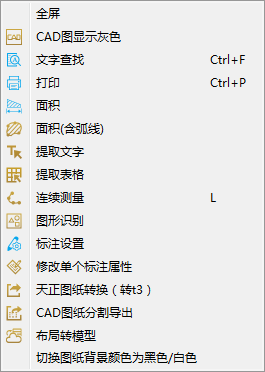

打开一张图纸后,在图纸上点击鼠标右键,可以出现右键菜单。

CAD快速看图v5.14.1.75安装版

全屏:点击后,进入全屏看图模式,按ESC可以退出全屏模式。

CAD图显示灰色:点击后,图纸显示为灰色,自己做的标注显示彩色,万便查看图纸标注位置。再次点击退出灰显模式。

文字查找:可以查找图纸中的文字、数字、字母,并显示出数量和位置。包含全图查找、局部查找、模糊查找、精确查找、查找结果导出excel。

打印:可以打印图纸。纯黑打印、框选打印、打印设置。

面积:同测量按钮中的面积功能。点击图形端点测量面积和周长。

面积(含弧线):鼠标左键选取直线或者弧线,完成一个闭合图形来测量其面积,再次点击鼠标左键放置测量结果的位置,弧线的端点可以捕捉。

提取文字:框选提取图纸上的文字、数字、字母等。鼠标左键框选完整的一句话或一段话。一次提取有字数上限,如果内容较多,可以多次提取。布局中的内容如果提取不到,可以去模型中提取。 注:一些文字看上去是文字,但是属1生是多段线的,是无法提取的。

提取表格:框选提取图纸上的表格,并自动导入excel。鼠标左键框选完整的表格外边线来提取表格。布局中的表格如果提取不到,可以去模型中提取,测量结果也可以导出到excel中。  注:一些表格中的文字属性是多段线的,是无法提取的。

连续测量(L):鼠标左键选取直线或者弧线来连续测量其长度,鼠标右键结束测量,再点鼠标左键放置测量结果的位置。注:遇到直线点击直线的端点,遇到弧线点击弧线本身。

标注设置:可以设置标注的颜色、大小。对以后做的标注产生影响。

修改单个标注属性:点击后,选择已经做好的标注,可以设置其颜色、文字大小等。

天正图纸转换(转t3):点击后,将当前图纸转成t3格式,并另存(图纸后缀会有“转”字),方便导入其他算量软件中使用。注:如果转t3后导入算量软件显示不全,说明并不是因为天正图纸的原因导致的,请联系相关算量软件的工作人员寻找帮助。如果图纸有外部参照,请先绑定参照并另存后,打开新图纸再转t3。

CAD图纸分割导出:可以将当前图纸进行分图。左键框选需要分图的部位,另存即可。注:有外部参照的图纸,请先绑定参照并另存后,打开新图纸进行分图。

布局转模型:可以将布局中的图形转到模型中,方便进行提取文字、提取表格、文字搜索、导入算量软件。布局转出的图形都有比例问题,在测量之前请进行比例调整。

切换图纸背景颜色:点击可以切换图纸的背景颜色黑色和白色。

CAD快速看图安装版安装步骤

1、打开下载的.exe文件,可以直接点击立即安装

CAD快速看图v5.14.1.75安装版

2、也可以在选择合适的安装位置以后再点击安装

CAD快速看图v5.14.1.75安装版

3、安装时间不长耐心等待即可

CAD快速看图v5.14.1.75安装版

4、安装成功

CAD快速看图v5.14.1.75安装版

CAD快速看图安装版使用技巧

1、打开安装好的软件

CAD快速看图v5.14.1.75安装版

2、点击“模型”可以选择模型

CAD快速看图v5.14.1.75安装版

3、点击“水平尺”选择对称方式

CAD快速看图v5.14.1.75安装版

CAD快速看图安装版更新日志

1、云盘图纸支持替换更新,原有标注保持不变

2、增加解除只读模式功能

3、编辑助手:增加旋转、缩放和跨图纸复制粘贴功能
